Est-ce que la toile de l’abri XR 810 Harnois est compatible ?

La toile de l’abri XR 810 Harnois est compatible avec les modèles suivants :

  • Certains modèles d’abri vendus en quincaillerie, selon les années. Nous ne les nommons pas parce qu’il n’est pas possible de savoir sans vérifier : vous pouvez avoir une version compatible une année et l’année suivante ils ont changé le modèle.

Est-ce que j’ai un abri XR 810 ?

Pour le savoir, il faut mesurer les pièces avec la procédure ci-dessous. Il n’y a pas d’autre moyen!

Est-ce que la toile de l’abri XR 810 est compatible avec ma structure ou mon abri ?

C’est une question qui nous est posée plus de 200 fois par année pour chaque modèle. Même avec notre expérience, cette question est difficile à valider au téléphone, à expliquer, et ce, même si vous envoyez des photos. Pour le savoir, il faut mesurer les pièces avec la procédure ci-dessous. Il n’y a pas d’autre moyen!

Si vous ne l’avez pas déjà lu et que vous vous demandez pourquoi il faut mesurer les pièces : nous vous suggérons fortement de lire notre article. Vous comprendrez !


Voici la procédure en 6 étapes simples pour savoir si la toile de l’abri XR 810 est compatible avec votre structure.

Structure de l'abri XR 810 Harnois

Évaluation visuelle de la structure de l’abri XR 810

Un petit coup d’oeil comparatif, parfois c’est vite réglé.


  • Toutes les arches de l’abri doivent être identiques.
  • L’abri a un angle sur le côté
  • Les pièces de la structure sont rondes avec un diamètre de 1″ 1/4.

Si c’est conforme : étape suivante.

Arche d'une structure d'abri XR 810 Harnois

Valider la première arche de l’abri

Elle doit être identique ! Nous entendons souvent des gens nous dire que ça lui ressemble. Sauf que lui ressembler n’est pas suffisant pour avoir une toile compatible, si la 1re arche lui ressemble, prenez les mesures et vous serez fixé.

Notez que les mesures sont toujours prises comme si l’abri était au sol directement. Si votre abri possède des extensions, elles ne doivent pas être prises en compte.

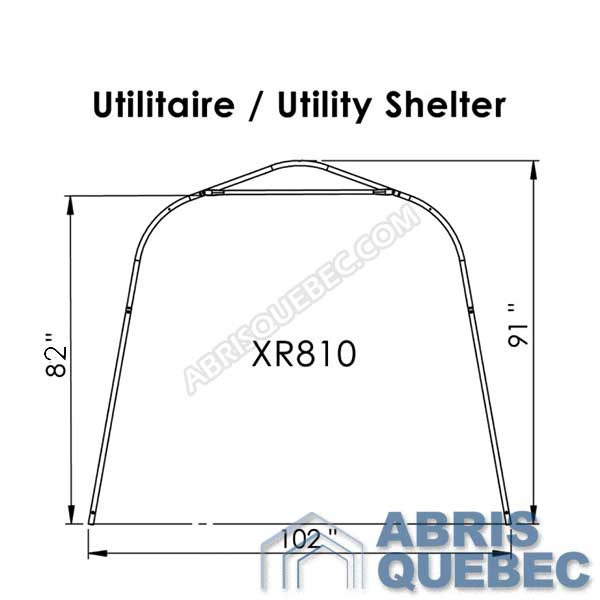

  • L’abri a 8’6″ de large extérieur au sol : 102 pouces.
  • L’abri a 6′ 10″ de hauteur libre, du sol jusqu’à la barre de porte : 82 pouces.
  • L’abri a 7′ 7″ (+/- 1″) de hauteur hors-tout, du sol jusqu’à la pointe du sommet : 91 pouces.
  • La barre de porte 2TC008 mesure 46 9/16 pouces de trou à trou.

Si c’est conforme : étape suivante

Pièce pour abri auto : 2TXR8004

Mesurer une patte ou un poteau de l’abri

Nous avons mis le premier poteau, 2TXR8004, avec le trou de la diagonale. Mais, ça aurait très bien fait avec un des poteaux de centre 2TC003.


Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXR8001

Mesurer un coin de l’abri

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.

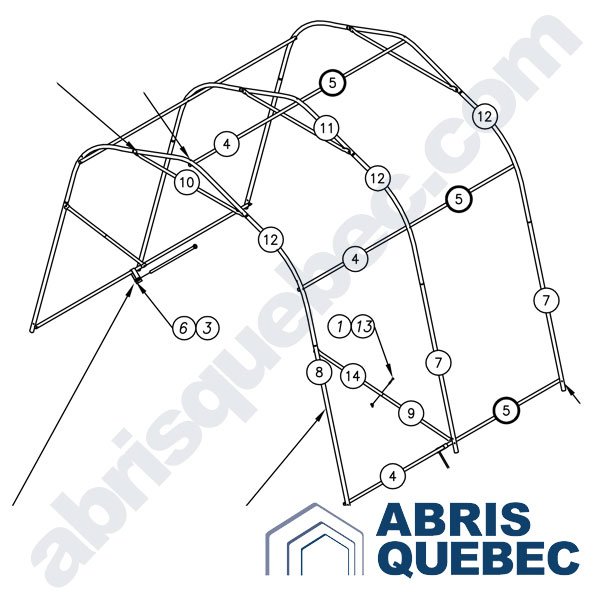

  • Pièce #12 sur le schéma.
  • Mesurer la pièce 2TXR001.
  • Ces pièces mesurent 35″ 3/8.

Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXR11000

Mesurer le centre d’arche de l’abri

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TC008

Mesurer le renfort d’arche

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


  • Pièce #10 sur le schéma.
  • Mesurer la pièce 2TC008
  • La pièce mesure 46 9/16″.

Si la pièce est bonne : c’est un Abri XR 810 ou une structure compatible.

Trouver la longueur et la hauteur libre de l’abri.

Maintenant que nous savons qu’il est possible d’avoir une toile pour votre structure, il faut déterminer quel longueur et quel hauteur libre vous avez besoin puisqu’il peut encore avoir plusieurs variantes selon les cas.

Arche d'une structure d'abri XR 810 Harnois

Compter le nombre d’arches de l’abri

Sur cet abri, toutes les arches identiques.

Normalement, comme l’abri est avec des entretoises de 5′, il suffit de prendre d’utiliser la formule suivante :

(Nombre d’arches total – 1) x 5 = votre grandeur d’abri

Ex.: Sur le schéma, il y a 3 arches au total. La formule est donc : (3-1) * 5 = 10. C’est donc un abri de 10′ sur le schéma.

Attention, afin que cette formule soit valable pour votre abri, vos entretoises doivent être de 5′.


Valider vos entretoises : étape suivante

Pièce pour abri auto : 2TENT5M

Vérification des entretoises mâles

Sur cet abri, il y a 5 entretoises mâles de 5′ par sections.

Toutes les entretoises mâles doivent être de la même longueur, si ce n’est pas le cas, soit elles ont été coupées ou soit l’abri est d’une longueur spéciale.


  • Pièce #4 sur le schéma.
  • Mesurer la pièce 2TENT5M.
  • Ces pièces mesurent 62″ 3/4.

Ex: Sur le schéma, il y a 4 sections de 5′, 3 avec des entretoises mâles et 1 avec des entretoises femelles.

Pièce pour abri auto : 2TENT5F

Vérification des entretoises femelles

Il n’y a qu’une seule section dont les entretoises sont femelles. Toutes les entretoises femelles de 5′ doivent être de la même longueur, si ce n’est pas le cas, soit elles ont été coupées ou soit l’abri est d’une longueur spéciale.


  • Pièce #5 sur le schéma.
  • Mesurer la pièce 2TENT5F.
  • Ces pièces mesurent 59″ 3/4.

Si les pièces sont bonnes : étape suivante.

Extension abri d'auto | Rond 1 1/4 | Ovale 2 3/4 | Mini-Ovale 1 3/4

Trouver la hauteur libre de l’abri

La hauteur libre d’un abri se mesure sur la première arche de dernier. Si vous utilisez des extensions pour rehausser votre abri, il est certain que vous avez plus haut que la hauteur libre de 83″ de l’étape #2.

Il y a une hauteur libre standard pour ce modèle.

  • L’abri avec une hauteur libre de 6′ 11″ étant le modèle sans extension.

Cet abri n’a pas été conçu pour s’utiliser avec des extensions, cela dit, il est possible que ce soit votre cas. Donc, normalement pour cet abri vous devriez avoir 6′ 11″ de hauteur libre. Si ce n’est pas le cas, soit vous avez une hauteur libre hors standard, soit il y a eu des modifications.

Dans tous les cas, les extensions disponibles vont de 6″ à 36″ et vous devriez avoir la même extension sur toutes les pattes de l’abri.

Plusieurs personnes ajustent leurs abris dans des pentes avec des extensions. Si c’est votre cas, il ne faut pas prendre en compte les extensions puisque le but est de déterminer la hauteur libre «standard» de l’abri et non de savoir s’il y a eu des ajustements par la suite.


  • Les extensions ne sont pas sur le schéma.

Si vous avez obtenu toutes les informations requises pour commander une toile, vous pouvez passer à l’étape suivante.

Si vous avez fait toutes les vérifications et qu’il y a quelque chose qui vous tracasse, appelez-nous, ça ne doit pas être grand-chose…
