Est-ce que la toile de l’abri XR 18 Harnois est compatible ?
La toile de l’abri XR 18 Harnois est compatible avec les modèles suivants :
- Abri double rond (18′) | Modèle 8′ de hauteur libre.
- Abri intermédiaire (18′)
- Ancien Canac (18′) | Modèle 8′ de hauteur libre : modèle dont la T-Barre est différente mais, la toile est compatible.
En attente de compatibilité :
- Abri double rond (18′) | Modèle 7′ 10′ de hauteur libre – Ce modèle devrait normalement faire avec une compatibilité de 95%. Un client éventuel devra faire la vérification et nous aviser. (En d’une confirmation éventuel)
Même si nous savons que ces structures sont compatibles, il vaut mieux vérifier afin de s’assurer que votre modèle n’a pas changé ou été modifié ultérieurement.
Si vous faites les vérifications requises sur un modèle qui n’est pas mentionné et que vous confirmez que la structure est identique et compatible, écrivez-nous et nous pourrons ajouter le modèle.
.
Est-ce que j’ai un abri XR 18 ?
Pour le savoir, il faut mesurer les pièces avec la procédure ci-dessous. Il n’y a pas d’autre moyen!
Est-ce que la toile de l’abri XR 18 est compatible avec ma structure ou mon abri ?
C’est une question qui nous est posée plus de 200 fois par année pour chaque modèle. Même avec notre expérience, cette question est difficile à valider au téléphone, à expliquer, et ce, même si vous envoyez des photos. Pour le savoir, il faut mesurer les pièces avec la procédure ci-dessous. Il n’y a pas d’autre moyen!
Si vous ne l’avez pas déjà lu et que vous vous demandez pourquoi il faut mesurer les pièces : nous vous suggérons fortement de lire notre article. Vous comprendrez !
Toiles compatibles pour abri d’auto – FAQ
Toiles compatibles pour abri d’auto | Est-ce que vous avez des toiles compatibles ? Oui, nous avons des toiles compatibles! Mais… !!! Mais, ce n’est pas parce que nous avons…
Voici la procédure en 8 étapes simples pour savoir si la toile de l’abri XR 18 est compatible avec votre structure.
Évaluation visuelle de la structure de l’abri XR 18
Un petit coup d’oeil comparatif, parfois c’est vite réglé.
- Toutes les arches de l’abri doivent être identiques.
- L’abri est en forme de dôme ou d’un igloo!
- Les pièces de la structure sont ovales de 1″ 5/8 x 2″ 3/4.
Si c’est conforme : étape suivante.
Valider la première arche de l’abri
Elle doit être identique ! Nous entendons souvent des gens nous dire que ça lui ressemble. Sauf que lui ressembler n’est pas suffisant pour avoir une toile compatible, si la 1re arche lui ressemble, prenez les mesures et vous serez fixé.
Notez que les mesures sont toujours prises comme si l’abri était au sol directement. Si votre abri possède des extensions, elles ne doivent pas être prises en compte.
- L’abri a 18′ de large extérieur au sol : 218 pouces.
- L’abri a 8′ de hauteur libre, du sol jusqu’à la barre de porte : 96 pouces.
- L’abri a 10′ 3″ (+/- 1″) de hauteur hors-tout, du sol jusqu’à la pointe du sommet : 123 pouces.
Si c’est conforme : étape suivante
Mesurer la T-Barre
Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.
Plusieurs variantes existent de cette pièce, elles n’ont pas toutes des aplatis aux deux extrémités et parfois elles auront 1′ de plus puisqu’elles s’installent au-dessus de l’entretoise et non en dessous comme cette dernière.
Abris Québec
Si la pièce est bonne : c’est un Abri XR 18 ou une structure compatible.
Trouver la longueur et la hauteur libre de l’abri.
Maintenant que nous savons qu’il est possible d’avoir une toile pour votre structure, il faut déterminer quel longueur et quel hauteur libre vous avez besoin puisqu’il peut encore avoir plusieurs variantes selon les cas.
Compter le nombre d’arches de l’abri
Sur cet abri, toutes les arches identiques.
Normalement, comme l’abri est avec des entretoises de 5′, il suffit de prendre d’utiliser la formule suivante :
(Nombre d’arches total – 1) x 5 = votre grandeur d’abri

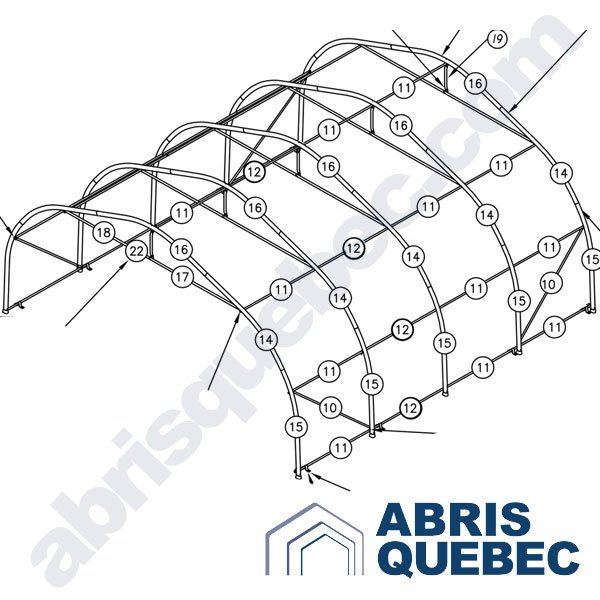

Ex.: Sur le schéma, il y a 5 arches au total. La formule est donc : (5-1) * 5 = 20. C’est donc un abri de 20′ sur le schéma.
Attention, afin que cette formule soit valable pour votre abri, vos entretoises doivent être de 5′.
Valider vos entretoises : étape suivante
Vérification des entretoises mâles
Sur cet abri, il y a 5 entretoises mâles de 5′ par sections.
Toutes les entretoises mâles doivent être de la même longueur, si ce n’est pas le cas, soit elles ont été coupées ou soit l’abri est d’une longueur spéciale.
Ex: Sur le schéma, il y a 4 sections de 5′, 3 avec des entretoises mâles et 1 avec des entretoises femelles.
Vérification des entretoises femelles
Il n’y a qu’une seule section dont les entretoises sont femelles. Toutes les entretoises femelles de 5′ doivent être de la même longueur, si ce n’est pas le cas, soit elles ont été coupées ou soit l’abri est d’une longueur spéciale.
Si les pièces sont bonnes : étape suivante.
Trouver la hauteur libre de l’abri
La hauteur libre d’un abri se mesure sur la première arche de dernier. Si vous utilisez des extensions pour rehausser votre abri, il est certain que vous avez plus haut que la hauteur libre de 96″ de l’étape #2.
Il y a une hauteur libre standard pour ce modèle.
- L’abri avec une hauteur libre de 8′ étant le modèle sans extension.
Cet abri n’a pas été conçu pour s’utiliser avec des extensions, cela dit, il est possible que ce soit votre cas. Donc, normalement pour cet abri vous devriez avoir 8′ de hauteur libre. Si ce n’est pas le cas, soit vous avez une hauteur libre hors standard, soit il y a eu des modifications.
Dans tous les cas, les extensions disponibles vont de 6″ à 36″ et vous devriez avoir la même extension sur toutes les pattes de l’abri.
Plusieurs personnes ajustent leurs abris dans des pentes avec des extensions. Si c’est votre cas, il ne faut pas prendre en compte les extensions puisque le but est de déterminer la hauteur libre «standard» de l’abri et non de savoir s’il y a eu des ajustements par la suite.
- Les extensions ne sont pas sur le schéma.
Si vous avez obtenu toutes les informations requises pour commander une toile, vous pouvez passer à l’étape suivante.
Si vous avez fait toutes les vérifications et qu’il y a quelque chose qui vous tracasse, appelez-nous, ça ne doit pas être grand-chose…
