Est-ce que la toile de l’abri XR 12 Harnois est compatible ?
La toile de l’abri XR 12 Harnois est compatible avec les modèles suivants :
- Aucun abri n’est compatible avec le modèle XR 12. Nous avons fait la procédure beaucoup plus pour aider les gens qui ont ce modèle et qui cherche des pièces, à faire faire une nouvelle toile ou qui voudrait transformer l’abri XR 12 en Modèle Plus 12.
Même si nous savons que ces structures sont compatibles, il vaut mieux vérifier afin de s’assurer que votre modèle n’a pas changé ou été modifié ultérieurement.
Si vous faites les vérifications requises sur un modèle qui n’est pas mentionné et que vous confirmez que la structure est identique et compatible, écrivez-nous et nous pourrons ajouter le modèle.
Est-ce que j’ai un abri XR 12 ?
Pour le savoir, il faut mesurer les pièces avec la procédure ci-dessous. Il n’y a pas d’autre moyen!
Est-ce que la toile de l’abri XR 12 est compatible avec ma structure ou mon abri ?
C’est une question qui nous est posée plus de 200 fois par année pour chaque modèle. Même avec notre expérience, cette question est difficile à valider au téléphone, à expliquer, et ce, même si vous envoyez des photos. Pour le savoir, il faut mesurer les pièces avec la procédure ci-dessous. Il n’y a pas d’autre moyen!
Si vous ne l’avez pas déjà lu et que vous vous demandez pourquoi il faut mesurer les pièces : nous vous suggérons fortement de lire notre article. Vous comprendrez !
Toiles compatibles pour abri d’auto – FAQ
Toiles compatibles pour abri d’auto | Est-ce que vous avez des toiles compatibles ? Oui, nous avons des toiles compatibles! Mais… !!! Mais, ce n’est pas parce que nous avons…
Voici la procédure en 6 étapes simples pour savoir si la toile de l’abri XR 12 est compatible avec votre structure.

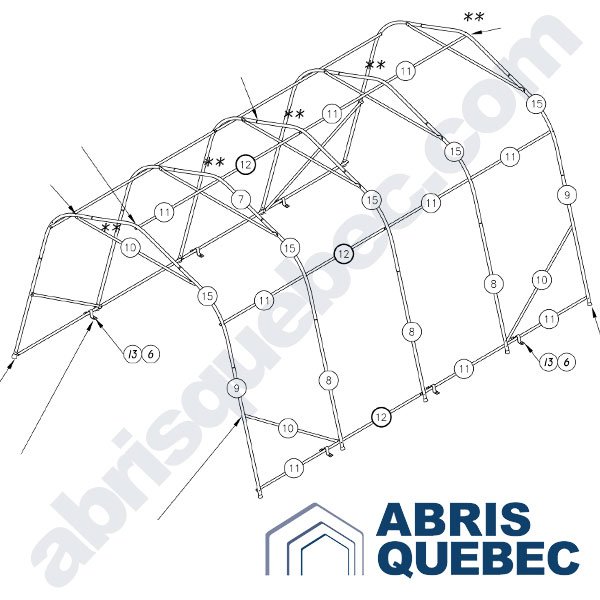

Évaluation visuelle de la structure de l’abri XR 12
Un petit coup d’oeil comparatif, parfois c’est vite réglé.
- Toutes les arches de l’abri doivent être identiques.
- La pièce #10, la diagonale 2TP12005 qui est aussi la même pièce que la barre de porte dans le toit est en une seule pièce sur votre structure.
- Si votre barre de porte est en deux morceaux : ce n’est pas un abri XR 12.
- L’abri a un angle sur le côté
- Les pièces de la structure sont de type mini-ovale avec un diamètre de 1″ 3/4 x 1″ 1/8
Si c’est conforme : étape suivante.
Valider la première arche de l’abri
Elle doit être identique ! Nous entendons souvent des gens nous dire que ça lui ressemble. Sauf que lui ressembler n’est pas suffisant pour avoir une toile compatible, si la 1re arche lui ressemble, prenez les mesures et vous serez fixé.
Notez que les mesures sont toujours prises comme si l’abri était au sol directement. Si votre abri possède des extensions, elles ne doivent pas être prises en compte.
- L’abri a 12′ de large extérieur au sol : 144 pouces.
- L’abri a 7′ 6″ de hauteur libre, du sol jusqu’à la barre de porte : 90 pouces.
- L’abri a 8′ 7 1/2″ (+/- 1″) de hauteur hors-tout, du sol jusqu’à la pointe du sommet : 102 pouces.
- La barre de porte 2TP12005 mesure 80 pouces de trou à trou.
Si c’est conforme : étape suivante.
Trouver la longueur et la hauteur libre de l’abri.
Maintenant que nous savons qu’il est possible d’avoir une toile pour votre structure, il faut déterminer quel longueur et quel hauteur libre vous avez besoin puisqu’il peut encore avoir plusieurs variantes selon les cas.
Compter le nombre d’arches de l’abri
Sur cet abri, toutes les arches identiques.
Normalement, comme l’abri est avec des entretoises de 5′, il suffit de prendre d’utiliser la formule suivante :
(Nombre d’arches total – 1) x 5 = votre grandeur d’abri
Ex.: Sur le schéma, il y a 5 arches au total. La formule est donc : (5-1) * 5 = 20. C’est donc un abri de 20′ sur le schéma.
Attention, afin que cette formule soit valable pour votre abri, vos entretoises doivent être de 5′.
Valider vos entretoises : étape suivante
Vérification des entretoises mâles
Sur cet abri, il y a 5 entretoises mâles de 5′ par sections.
Toutes les entretoises mâles doivent être de la même longueur, si ce n’est pas le cas, soit elles ont été coupées ou soit l’abri est d’une longueur spéciale.
Ex: Sur le schéma, il y a 4 sections de 5′, 3 avec des entretoises mâles et 1 avec des entretoises femelles.
Vérification des entretoises femelles
Il n’y a qu’une seule section dont les entretoises sont femelles. Toutes les entretoises femelles de 5′ doivent être de la même longueur, si ce n’est pas le cas, soit elles ont été coupées ou soit l’abri est d’une longueur spéciale.
Si les pièces sont bonnes : étape suivante.
Trouver la hauteur libre de l’abri
La hauteur libre d’un abri se mesure sur la première arche de dernier. Si vous utilisez des extensions pour rehausser votre abri, il est certain que vous avez plus haut que la hauteur libre de 90″ de l’étape #2.
Il y a une hauteur libre standard pour ce modèle.
- L’abri avec une hauteur libre de 7′ 6″ étant le modèle sans extension.
Cet abri n’a pas été conçu pour s’utiliser avec des extensions, cela dit, il est possible que ce soit votre cas. Donc, normalement pour cet abri vous devriez avoir 7′ 6″ de hauteur libre. Si ce n’est pas le cas, soit vous avez une hauteur libre hors standard, soit il y a eu des modifications.
Dans tous les cas, les extensions disponibles vont de 6″ à 36″ et vous devriez avoir la même extension sur toutes les pattes de l’abri.
Plusieurs personnes ajustent leurs abris dans des pentes avec des extensions. Si c’est votre cas, il ne faut pas prendre en compte les extensions puisque le but est de déterminer la hauteur libre «standard» de l’abri et non de savoir s’il y a eu des ajustements par la suite.
- Les extensions ne sont pas sur le schéma.
Si vous avez obtenu toutes les informations requises pour commander une toile, vous pouvez passer à l’étape suivante.
Si vous avez fait toutes les vérifications et qu’il y a quelque chose qui vous tracasse, appelez-nous, ça ne doit pas être grand-chose…
