Est-ce que la toile de l’abri XL 18 Harnois est compatible ?

La toile de l’abri XL 18 Harnois est compatible avec les modèles suivants :

  • Abri populaire (18′)
  • Abri polair (18′)

En attente de compatibilité :

  • Abri double rond (20′) | Modèle 7′ de hauteur libre – Ce modèle devrait normalement faire avec une compatibilité de 95%. Un client éventuel devra faire la vérification et nous aviser. (En d’une confirmation éventuel)

Pour le moment, c’est la liste que nous avons. Si vous faites les vérifications requises et que vous confirmez que la toile est compatible, écrivez-nous et nous l’ajouterons.

Est-ce que j’ai un abri XL 18 ou est-ce que la toile de l’abri XL 18 est compatible avec ma structure ou mon abri ?

C’est une question qui nous est posée plus de 200 fois par année pour chaque modèle. Même avec notre expérience, cette question est difficile à valider au téléphone, à expliquer, et ce, même si vous envoyez des photos. Si vous ne l’avez pas déjà lu et que vous vous demandez pourquoi il faut mesurer les pièces : nous vous suggérons fortement de lire notre article. Vous comprendrez !


Voici la procédure en 8 étapes simples pour savoir si la toile de l’abri XL 18 est compatible avec votre structure.

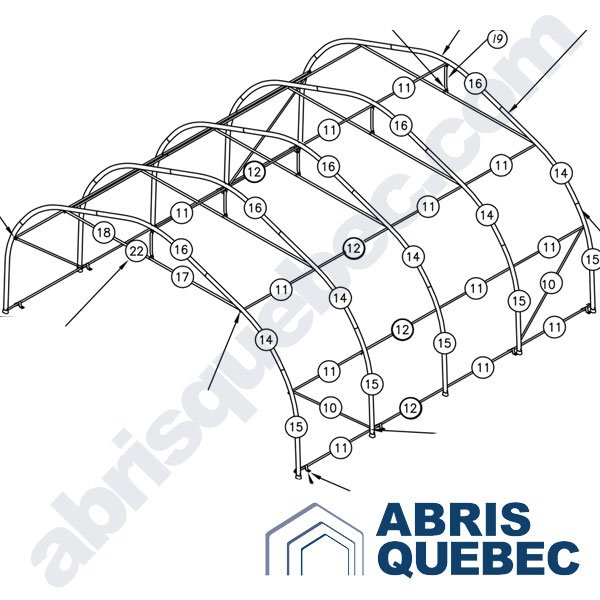

Structure de l'abri XL 18 ou XL 20 Harnois

Évaluation visuelle de la structure de l’abri XL 18

Un petit coup d’oeil comparatif, parfois c’est vite réglé.


  • Toutes les arches de l’abri doivent être identiques.
  • L’abri est en forme de dôme ou d’un igloo!
  • Les pièces de la structure sont ovales de 1″ 5/8 x 2″ 3/4.

Si c’est conforme : étape suivante.

Arche d'une structure d'abri XL 18 Harnois

Valider la première arche de l’abri

Elle doit être identique ! Nous entendons souvent des gens nous dire que ça lui ressemble. Sauf que lui ressembler n’est pas suffisant pour avoir une toile compatible, si la 1re arche lui ressemble, prenez les mesures et vous serez fixé.

Notez que les mesures sont toujours prises comme si l’abri était au sol directement. Si votre abri possède des extensions, elles ne doivent pas être prises en compte.


  • L’abri a 18′ de large extérieur au sol : 218 pouces.
  • L’abri a 6′ 11″ de hauteur libre, du sol jusqu’à la barre de porte : 83 pouces.
  • L’abri a 9′ 3″ (+/- 1″) de hauteur hors-tout, du sol jusqu’à la pointe du sommet : 111 pouces.

Si c’est conforme : étape suivante

Pièce pour abri auto : 2TXL003

Mesurer une patte ou un poteau de l’abri

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


  • Pièce #15 sur le schéma.
  • Mesurer la pièce 2TXL003.
  • La pièce mesure 71″ 1/8.

Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXL001

Mesurer un coin de l’abri

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


  • Pièce #14 sur le schéma.
  • Mesurer la pièce 2TXL001.
  • La pièce mesure 78″ 1/8.

Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXL18000, 2TXL20000

Mesurer le centre d’arche de l’abri

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXR18006, 2TXR20006

Mesurer la barre de porte mâle

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


  • Pièce #17 sur le schéma.
  • Mesurer la pièce 2TXR18006.
  • La pièce mesure 74″ 11/16.

Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXR18007, 2TXR20007

Mesurer la barre de porte femelle

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


  • Pièce #18 sur le schéma.
  • Mesurer la pièce 2TXR18007.
  • La pièce mesure 74″ 11/16.

Si la pièce est bonne : étape suivante.

Pièce pour abri auto : 2TXR18013, 2TXR20013

Mesurer la T-Barre

Toutes ces pièces de l’abri sont identiques, peu importe laquelle vous prendrez pour mesurer.


  • Pièce #19 sur le schéma.
  • Mesurer la pièce 2TX18013
  • La pièce mesure 22′ 1/2.

Si la pièce est bonne : c’est un Abri XL 18 ou une structure compatible.
